과속방지턱



과속방지턱

도로안전시설 설치 및 관리지침에 따르면, 과속방지턱은 일반 도로 구간의 낮은 주행 속도가 요구되는 일정 도로 구간에서 통행 차량의 과속 주행을 방지하고, 생활 공간이나 학교 지역 등 일정 지역에서 통과 차량의 진입을 억제하기 위하여 설치하는 시설물입니다.





과속방지턱의 분류

과속방지턱은 연속 설치 여부에 따라 단일형과 연속형으로 분류됩니다. 단일형 과속방지턱은 해당 도로구간에 한 개만 설치되는 것으로 속도 저감이 가장 필요한 장소에 설치합니다. 과속방지턱을 두 개 이상 연속으로 설치하는 경우에는 동일한 규격의 과속방지턱 설치를 원칙으로 합니다.

👇도로안전시설 설치 및 관리지침 전문 다운👇

도로안전시설 설치 및 관리지침(국토교통부예규)(제681호)(20220616) (5).pdf

0.63MB







과속방지턱의 종류

과속방지턱은 형상에 따라 원호형 과속방지턱, 사다리꼴 과속방지턱, 가상 과속방지턱 등으로 구분할 수 있다.

가. 원호형 과속방지턱은 과속방지턱 상부면의 형상이 원호(圓弧) 또는 포물선인 과속방지턱이다.

나. 사다리꼴 과속방지턱은 과속방지턱 상부면의 형상이 사다리꼴인 과속방지턱이다.

다. 가상 과속방지턱은 운전자에게 도로면 위에 장애물이 설치되어 있는 것 같은 시각 현상을 유도하여 주행 속도를 줄일 수 있도록 노면표시, 테이프 등을 이용하여 설치된 시설이다.





과속방지턱 설치장소

가. 과속방지턱은 일반도로 중 집산 및 국지 도로의 기능을 가진 도로로서 제1호에서 제4호까지 구간 중 차량의 통행 속도를 30km/시 이하로 제한할 필요가 있는 구간으로 도로ㆍ교통 상황과 지역 조건 등을 종합적으로 검토하여, 보행자의 통행 안전과 생활 환경을 보호하기 위해 도로관리청이 필요하다고 판단되는 장소에 한하여 최소로 설치한다.

1. 학교 앞, 유치원, 어린이 놀이터, 근린 공원, 마을 통과 지점 등으로 차량의 속도를 저속으로 규제할 필요가 있는 구간
2. 보차도의 구분이 없는 도로로서 보행자가 많거나 어린이의 놀이로 교통 사고 위험이 있다고 판단되는 도로
3. 공동 주택, 근린 상업시설, 학교, 병원, 종교시설 등 차량의 출입이 많아 속도규제가 필요하다고 판단되는 구간
4. 그 외 보행자의 통행 안전과 생활 환경을 보호하기 위해 도로관리청이 필요하다고 인정하는 도로

나. 간선도로 또는 보조간선도로 등 이동성의 기능을 갖는 도로에서는 과속방지턱을 설치할 수 없다. 단, 왕복 2차로 도로에서 보행자 안전을 위해 제한속도 30킬로미터/시 이하로 설정되어 있는 구역에 보행자 무단횡단 금지시설을 설치할 수 없는 경우, 교통정온화시설의 하나로 과속방지턱 설치를 검토할 수 있다.





과속방지턱 형상 및 제원, 재료, 도색

과속방지턱의 형상은 원호형을 표준으로 하며, 그 제원은 설치 길이 3.6미터, 설치 높이 10센티미터.

과속방지턱은 도로의 노면 포장 재료와 동일한 재료로써 노면과 일체가 되도록 설치함을 원칙으로 한다. 그러나, 특수한 경우에 한하여 고무, 플라스틱 등으로 과속방지턱을 제작하여 설치할 수 있다.

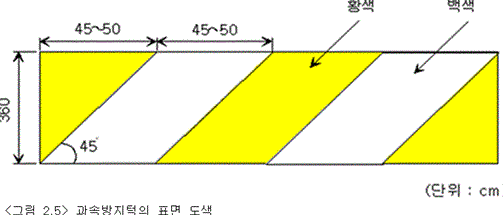

과속방지턱은 충분한 시인성을 갖기 위해 반사성 도료를 사용하여 표면 도색함을 원칙으로 한다. 사용 색상은 백색과 황색으로 그림 2.5와 같이 도색한다.

도로안전시설 설치 및 관리지침 전문보기







과속방지턱 설치간격

과속방지턱의 설치 간격은 해당 구간에서 목표로 하는 일정한 주행 속도 이하를 유지할 수 있도록 해당 도로의 도로 교통 특성을 고려하여 정한다. 연속형 과속방지턱은 20∼90미터의 간격으로 설치함을 원칙으로 한다





과속방지턱 시공

가. 과속방지턱은 차도 전폭에 걸쳐서 도로 폭에 직각으로 설치한다. 다만, 차도에 L형 측구 등 배수 시설이 포함된 경우에는 이를 제외한 포장 폭을 대상으로 한다.

나. 양방향 도로에서 과속방지턱을 설치할 경우에는 방향별로 도로 편측에만 설치하거나 설치 위치를 달리하는 경우를 금한다.

다. 도로의 중앙차선을 중심으로 일정한 간격을 비우는 설치를 금한다.





👇도로안전시설 설치 및 관리지침 전문 다운👇



---

출처: 도로안전시설 설치 및 관리지침
