국도설계실무요령 공종별 설계요령6 터널공

터널공

국도건설공사 설계 실무요령에는 터널공에 대한 설계 요령이 포함되어 있습니다12. 이는 터널 설계 및 시공에 필요한 기준과 방법을 제시하며, 이를 통해 터널공사가 안전하고 효율적으로 수행될 수 있도록 돕습니다12.

이 지침은 공사와 관련된 폐기물 관리법 등 환경 관련 법령개정, 표준 품셈 개정 사항 등을 반영한 수량 및 단가 적용 기준과 토공, 배수공, 구조물공, 터널공, 포장공 등 공사종류별 설계 요령 등을 제시하였습니다





터널공 목차

6.01 수량내역서  477
6.02 설계요령  489
1. 관련기준  491
2. 터널평면선형  491
3. 정지시거  492
4. 종단선형  492
5. 병설터널의 중심간격  493
6. 터널내공단면  494
7. 여굴량기준  496
8. 강지보재  497
9. 숏크리트  498
10. 록볼트  501
11. 굴착  502
12. 터널굴착 보조공법  503
13. 터널 피난대피시설 설치기준 및 보강방안  506
14. 배수 및 방수  507
15. 터널안정성 해석  509
16. 콘크리트 라이닝  514
17. 계측  515
18. 갱구부  517
19. 터널환기  519
20. 전기시설  522
21. 오폐수 처리 및 시설  530
22. 관리용시설  530
23. 터널 내장재  537
24. 터널 입ㆍ출구부 회차로시설  540
25. 터널구간 교통안전성 향상 시설  541
26. 터널 입ㆍ출구부 도로 결빙방지 설비시설  541
27. 터널 입ㆍ출구부 조경시설  542
28. 터널내 포장  542

6.03 수량산출요령  543
1. 굴 착  545
2. 버력처리  546
3. 지 보 공  546
4. 록볼트공  547
5. 그라우팅  547
6. 방 수 공  547
7. 배 수 공  547
8. 콘크리트 라이닝  548
9. 갱문 및 옹벽  548
10. 부대시설공  549
11. 계 측  549
12. 수량산출을 위한 좌표계산  550
13. 수량산출(예)  573





터널공 설계 요령 관련기준

터널공 설계 요령 관련기준은 다음과 같습니다.



1. 관련기준

가. 적용 범위
본 설계요령은 국도대체우회도로, 일반국도, 국지도 공사의 도로 구조물 설계에 적용한다.

나. 적용 기준
본 내용은 구조물 설계 전반에 대한 통일성과 합리적이고 경제적인 구조물 설계를 도모하고자 설계 기준은 국가건설기준센터의 관련 기준을 기본으로 하고 세부항목에 대해서는 기존의 관련기준을 인용하였다. ¡ 구조설계기준:KDS 14 00 00(2018, 국토교통부) ¡ 구조재료공사(표준시방서):KCS 14 00 00(2018, 국토교통부) ¡ 도로설계편람(터널편)(2011, 국토해양부) ¡ 도로설계요령(2009, 한국도로공사) ¡ 도로설계기준:KDS 44 00 00(2018, 국토교통부) ¡ 구조물 기초설계기준(2016, 국토교통부) ¡ 도로터널 방재시설 설치 및 관리지침(2019, 국토교통부) ¡ 고속도로 설계 실무지침서(Ⅲ)(2008, 한국도로공사) ¡ 「도로의 구조·시설기준에 관한규칙」해설(2020, 국토교통부) ¡ 터널설계기준:KDS 27 00 00(2018, 국토교통부) ¡ 터널공사(표준시방서):KCS 27 00 00(2018, 국토교통부) ¡ 도로공사 설계실무자료집(2002～2019, 한국도로공사) 기타 국토교통부, 지식경제부 기술표준원에서 제정한 관련 지침 및 시방서 등 본 설계요령에 규정하지 않은 사항은 전술한 지침 혹은 시방서에 의하되 그 외 정부기관과 관공사를 포함해서 인용근거를 명시하도록 한다.









정지시거

정지시거는 다음과 같습니다.

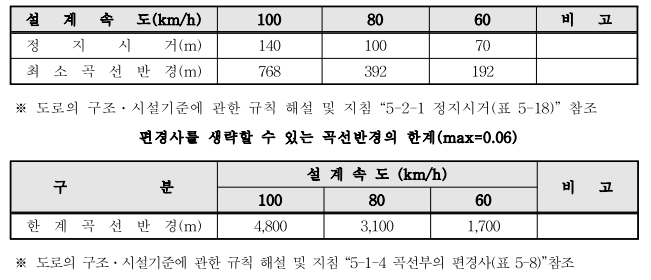

내측차로 폭원구성(차로중심 1.75m + 길어깨 1.0m + 시설대 0.49m)일 경우 설계속도와정지시거의 상관관계(예)





종단선형

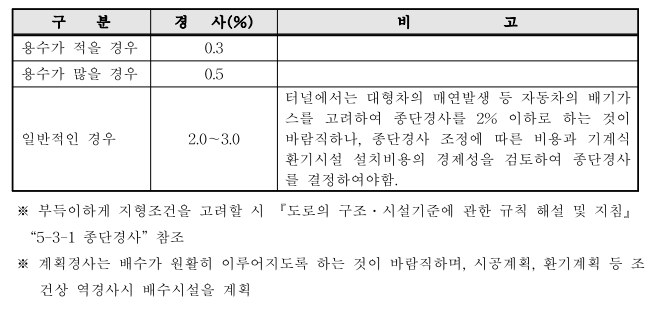

. 터널의 종단경사는 주행의 안정성, 배수, 방재시설 및 환기를 고려한 값을 적용하되가급적 완만한 값을 적용토록 한다.

관련 자료

다른 관련 사항은 다음의 파일에서 확인하시길 바랍니다.

공종별 설계요령-6(터널공)_최적화.pdf

1.44MB













---



---
