보양이 필요한 겨울철 혹한기타설 한중콘크리트 시방서 기준 (2016-06-01)

콘크리트 타설에서 혹한기는 신경을 써야할 부분이 상당히 많은 계절입니다. 콘크리트 시방서에 나온 한중콘크리트 타설과 관련된 기준을 살펴보도록 하겠습니다.







적용범위

이 장은 한중콘크리트의 재료 및 시공에 대한 일반적이고 기본적인 사항을 규정한다.
하루의 평균기온이 4 ℃ 이하가 예상되는 조건일 때는 콘크리트가 동결할 염려가 있으므로 한중콘크리트로 시공하여야 한다.





일반사항

한중콘크리트를 시공할 때에는 콘크리트가 동결되지 않아야 하며, 또 한랭 기온에서도 소요의 품질이 얻어지도록 적절한 조치를 취하여야 한다.
한중콘크리트의 시공에서 특히 다음 사항을 주의하여야 한다.
① 응결경화 초기에 동결시키지 않도록 할 것
② 양생종료 후 따뜻해질 때까지 받는 동결융해작용에 대하여 충분한 저항성을 가지게 할 것
③ 공사 중의 각 단계에서 예상되는 하중에 대하여 충분한 강도를 가지게 할 것
매스콘크리트, 고강도 콘크리트 등은 타설후 콘크리트에 많은 수화열이 발생하므로 이 경우에는 책임기술자의 승인을 얻어 규정의 일부 또는 전부를 적용하지않을 수 있다.





관련 시방절

도로공사표준시방서 6-4-2 한중콘크리트
건축공사표준시방서 05025 한중콘크리트 공사







참조 표준

KS F 2560 콘크리트용 화학 혼화제





용어의 정의

관련 용어 정의로는 다음 두가지가 나와있습니다. 급열양생과 초기동해입니다.
급열 양생(heat curing) : 양생 기간 중 어떤 열원을 이용하여 콘크리트를 가열하는 양생
초기동해(early frost damage) : 응결경화의 초기에 받는 콘크리트의 동해





제출물

사용 거푸집 및 보온 양생 방법
제품 자료
그 밖의 사항은 제2장「1.6 제출물」의 해당요건에 따른다.





재료 일반사항

시멘트는 KS에 규정되어 있는 포틀랜드 시멘트를 사용하는 것을 표준으로 한다.
골재가 동결되어 있거나 골재에 빙설이 혼입되어 있는 골재는 그대로 사용할 수없다.
방동·내한제 등의 특수한 혼화제를 사용할 때는 품질이 확인된 것을 사용하여야한다.
재료를 가열할 경우, 물 또는 골재를 가열하는 것으로 하며, 시멘트는 어떠한 경우라도 직접 가열할 수 없다. 골재의 가열은 온도가 균등하게 되고 또 건조되지않는 방법을 적용하여야 한다.
재료를 가열했거나 재료의 온도를 알 수 있을 때 비빈 직후 콘크리트의 온도는적절한 식으로 계산하여 적용할 수 있다.





배합

일반사항
한중콘크리트에는 공기연행콘크리트를 사용하는 것을 원칙으로 한다.
단위수량은 초기동해를 적게 하기 위하여 소요의 워커빌리티를 유지할 수 있는범위 내에서 되도록 적게 정하여야 한다.
한중콘크리트의 배합은 초기동해에 필요한 압축강도가 초기양생 기간 내에 얻어지고, 콘크리트의 설계기준압축강도가 소정의 재령에서 얻어지도록 정하여야 한다.
물-결합재비는 원칙적으로 60퍼센트 이하로 하여야 한다.
배합강도 및 물-결합재비는 제2장「2.4.2 배합강도」및「2.4.3 물-결합재비」에의하여 결정하여야 한다.
배합강도 및 물-결합재비는 적산온도방식에 의해 결정할 수 있다.





비비기

콘크리트를 비빈 직후의 온도는 기상 조건, 운반 시간 등을 고려하여 타설할 때에 소요의 콘크리트 온도가 얻어지도록 하여야 한다.
가열한 재료를 믹서에 투입하는 순서는 시멘트가 급결하지 않도록 정하여야 한다.
콘크리트를 비빈 직후의 온도는 각 배치마다 변동이 작아지도록 관리하여야 한다.





자재 품질 관리

한중콘크리트의 자재 품질관리는 제2장「2.6 자재 품질관리」의 해당규정에 따른다.





시공

운반 및 타설
콘크리트의 운반 및 타설은 열량의 손실을 가능한 한 줄이도록 하여야 한다.
타설할 때의 콘크리트 온도는 구조물의 단면 치수, 기상 조건 등을 고려하여 5～20 ℃의 범위에서 정하여야 한다. 기상 조건이 가혹한 경우나 부재 두께가 얇을경우에는 칠 때의 콘크리트의 최저온도는 10 ℃ 정도를 확보하여야 한다.
콘크리트를 타설할 때에는 철근이나, 거푸집 등에 빙설이 부착되어 있지 않아야한다.
콘크리트를 타설할 마무리된 지반은 콘크리트 타설까지의 사이에 동결하지 않도록 시트 등으로 덮어놓아야 한다. 이미 지반이 동결되어 있는 경우에는 적당한방법으로 이것을 녹인 후 콘크리트를 타설하여야 한다.
시공이음부의 콘크리트가 동결되어 있는 경우는 적당한 방법으로 이것을 녹여제2장의「3.6.1 일반사항」,「3.6.2 수평시공이음」 및「3.6.3 연직시공이음」에 제시한 방법으로 콘크리트를 이어 타설하여야 한다.
타설이 끝난 콘크리트는 양생을 시작할 때까지 콘크리트 표면의 온도가 급랭할가능성이 있으므로, 콘크리트를 타설한 후 즉시 시트나 기타 적당한 재료로 표면을 덮고 특히, 바람을 막하야 한다.





양생

초기양생
콘크리트 타설이 종료된 후 초기동해를 받지 않도록 초기양생을 실시하여야 한다. 초기양생 방법 및 양생 기간은 외기 온도, 배합, 구조물의 종류 및 크기 등을 고려하여 정하여야 한다.
콘크리트는 타설 후 초기에 동결하지 않도록 잘 보호하여야 하고, 특히 구조물의모서리나 가장자리의 부분은 보온하기 어려운 곳이어서 초기동해를 받기 쉬우므로 초기양생에 주의하여야 한다.
콘크리트를 타설한 직후에 찬바람이 콘크리트 표면에 닿는 것을 방지하여야 한다.

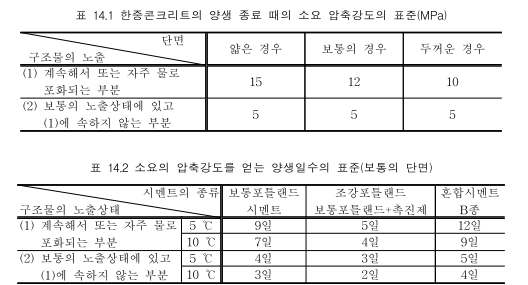

한중콘크리트는 표 14.1의 소요 압축강도가 얻어질 때까지 콘크리트의 온도를 5
℃ 이상으로 유지하여야 하며, 또한 소요 압축강도에 도달한 후 2일간은 구조물의 어느 부분이라도 0 ℃ 이상이 되도록 유지하여야 한다.

표 14.1의 강도를 얻기에 필요한 양생일수는 시험에 의해 정하는 것이 원칙이나5℃ 및 10℃에서 양생할 경우의 일반적인 표준은 표 14.2와 같다.

매스콘크리트의 초기양생은 단열보온 양생에 준하여 콘크리트를 타설할 때 콘크리트의 온도, 시멘트의 종류, 시멘트량, 혼화제의 종류, 부재의 주변온도 및 구속조건 등에 따라 콘크리트의 중심온도가 과도하게 높아지지 않도록 하고, 또한 부재의 온도차이가 크지 않도록 계획하여야 한다.

초기양생은 초기양생관리용 시험체를 제작하여 표 14.1에 표시된 압축강도가 얻어졌는지 확인 후 책임기술자의 승인을 받아 종료하여야 한다.

단면의 두께가 얇고 보통의 노출상태에 있는 콘크리트는 초기양생 종료 후 계속특별한 보온 양생을 하지 않는 경우 콘크리트 노출면은 시트, 기타 적절한 재료로 덮어서 초기양생 완료 후 2일간 이상은 콘크리트의 온도를 0 ℃ 이상으로 보존하여야 한다.





보온 양생

한중콘크리트의 보온 양생 방법은 급열 양생, 단열 양생, 피복양생 및 이들을 복합한 방법 중 한 가지 방법을 선택하여야 한다.
콘크리트에 열을 가할 경우에는 콘크리트가 급격히 건조하거나 국부적으로 가열되지 않도록 하여야 한다.
급열 양생을 실시하는 경우 가열설비의 수량 및 배치는 시험가열을 실시한 후결정하여야 한다.
단열양생을 실시하는 경우 콘크리트가 계획된 양생 온도를 유지하도록 관리하며국부적으로 냉각되지 않도록 하여야 한다.
보온 양생 또는 급열 양생을 끝마친 후에는 콘크리트의 온도를 급격히 저하시키지 않아야 한다.
보온 양생이 끝난 후에는 양생을 계속하여 관리재령에서 예상되는 하중에 필요한 강도를 얻을 수 있게 실시하여야 한다.







거푸집 및 동바리

거푸집은 보온성이 좋은 것을 사용하여야 한다.
지반의 동결 및 지반의 융해에 의하여 변위를 일으키지 않도록 지반의 동결을방지하는 공법으로 시공되어야 하며, 현장여건이 여의치 않을 경우에는 동결심도 이하에 말뚝기초로 시공하여야 한다.
콘크리트가 갑자기 냉각되면 콘크리트 내외부의 온도차가 커져 균열이 생길 염려가 있으므로 거푸집 떼어내기는 콘크리트의 온도를 갑자기 저하시키지 않도록하여야 한다.





현장 품질관리

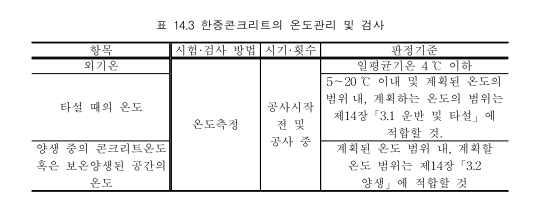

한중콘크리트의 현장 품질관리는 제2장「3.8.4 콘크리트 시공 검사」외에 표 14.3
에 따른다.
양생을 끝낼 시기, 거푸집 및 동바리를 해체할 시기에 대하여는 현장 콘크리트와가급적 동일한 상태에서 양생한 공시체의 강도시험에 의하거나 콘크리트의 온도기록에 의한 적산온도로부터 추정한 강도에 의해 정하여야 한다.

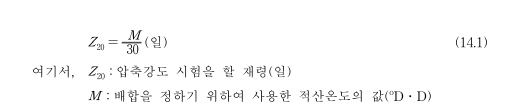

물-결합재비를 적산온도 방식에 의하여 정한 경우, 사용한 콘크리트의 품질관리또는 품질 검사를 위한 압축강도시험의 재령은 식(14.1)로부터 정하여야 한다. 다만, 시험체의 양생은 20±3 ℃인 수중양생으로 한다.

① 구조체 콘크리트의 압축강도 검사는 현장봉합양생으로 실시한다.
② 양생기간 중에는 콘크리트의 온도, 보온된 공간의 온도 및 기온을 자기기록온도계로 기록한다. 다만, 콘크리트가 동결할 위험성이 작은 경우에는 그 주위의 기온만을 기록하여 양생관리할 수 있다.



---
